FG766_0103

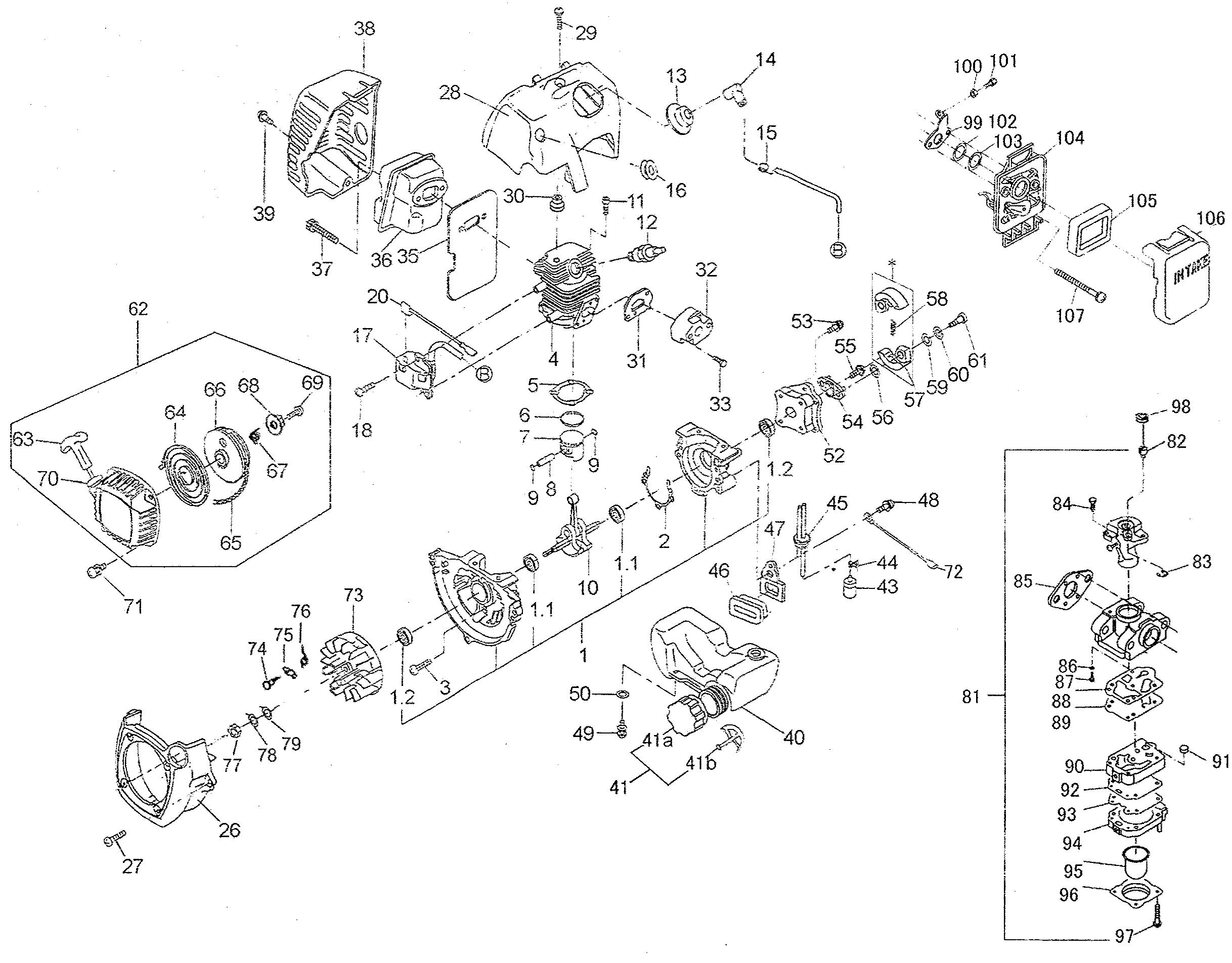

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG766_0103

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
00* 738763 Clutch Asy N/A POA
001 738158 Crank Case Asy N/A POA
002 738161 Gasket Crankcase N/A POA
003 662525 Screw Pan+ M5*25S £2.67 Add
004 738703 Cylinder £256.37 Add
005 738160 Cylinder Gasket £8.57 Add
006 738742 Piston Ring £13.56 Add
007 738705 Piston £81.33 Add
008 738165 Piston Pin £10.05 Add
009 738014 Piston Clip £2.44 Add
010 738162 Crank Shaft N/A POA
011 710279 Screw Socket M5*20WS £5.68 Add
012 780045 Spark Plug NGK BPMR-4A N/A POA
013 738195 Plug Cap Cover N/A POA
014 738191 Plug Cap £4.91 Add
015 738044 Terminal £4.14 Add
016 738145 Grommet £4.14 Add
017 738190 Coil N/A POA
018 738764 Screw N/A POA
020 738206 Lead Wire N/A POA
026 738208 Fan Housing N/A POA
027 738755 Tapping Screw N/A POA
028 738177 Cylinder Cover N/A POA
029 710308 Screw Bind M5*16WS Brack £2.77 Add
030 738149 Cover Spacer £4.96 Add
031 738018 Insulator Gasket £4.85 Add
032 738167 Insulator N/A POA
033 738204 Screw Pan+ M5x20WS Mek-Green N/A POA
035 738621 Muffler Insulator £15.49 Add
036 738758 Muffler N/A POA
037 710278 Screw Socket M5x45W £4.85 Add
038 738168 Muffler Cover N/A POA
039 738210 Screw Pan+ M5*16WS Mek-Red N/A POA
040 738181 Fuel Tank Asy £80.04 Add
041 738532 TANK CAP ASSY-STRAP (OBSOLETE) N/A POA
043 731480 PUMP FILTER ASSY (OBSOLETE) (OBSOLETE) N/A POA
044 738035 Tube Clamp £2.44 Add
045 738182 TUBE ASSY £15.59 Add
046 738187 Damper £5.80 Add
047 738183 Tank Plate N/A POA
048 672510 Screw Pan+ M5*10WS £2.67 Add
049 738756 Tapping Screw N/A POA
052 738147 Locating Plate £57.60 Add
053 738754 Screw N/A POA
054 738197 Holder N/A POA
055 738152 Screw Hex M6x 14 W,PW (t=1.5) £3.30 Add
056 738101 Clutch Washer t=1.2 Ø7.5 Ø16 £2.12 Add
057 738198 Clutch Shoe N/A POA
058 738209 Clutch Spring N/A POA
059 738050 Special Washer Ø6 £2.60 Add
060 738200 Washer N/A POA
061 738199 Clutch Bolt N/A POA
062 738767 Assist Starter Asy N/A POA
063 731552 Starter Handle £12.17 Add
064 738027 Rope Guide £7.96 Add
065 738321 Recoil Spring £16.20 Add
066 738768 Starter Reel N/A POA
067 738024 Rope £25.03 Add
068 738770 Damper Spring N/A POA
069 738769 Starter Pully N/A POA
070 738176 Set Screw £7.10 Add
071 738753 Screw N/A POA
072 738151 Lead Wire £8.07 Add
073 738189 Flywheel N/A POA
074 738772 Special Bolt N/A POA
075 738771 Pawl N/A POA
076 738773 Assist Spring N/A POA
077 738196 Lock Nut N/A POA
078 738502 Spring washer N/A POA
079 738101 Clutch Washer t=1.2 Ø7.5 Ø16 £2.12 Add
081 738760 Carburetor £154.58 Add
082 738065 SWIVEL (OBSOLETE) N/A POA
083 738064 Snap Ring £9.71 Add
084 738113 SCREW (OBSOLETE) N/A POA
085 738749 Carburetor Gasket N/A POA
086 738063 O-Ring £9.71 Add
087 738202 Jet Needle N/A POA
088 738054 Pump Gasket £16.24 Add
089 723257 DIAPHRAGM £18.04 Add
090 731222 Inlet Screen £4.69 Add
091 738052 Pump Body £77.98 Add
092 731817 DIAPHRAGM PACKING (OBSOLETE) N/A POA
093 731225 Diaphragm - Metering 738058 £34.39 Add
094 731815 PRIMING £99.98 Add
095 722769 PRIMING PUMP (OBSOLETE) N/A POA
096 738056 Cover-Priming Pump £16.81 Add
097 738068 Screw £7.52 Add
098 738116 SWIVEL CAP (OBSOLETE) N/A POA
099 738140 Wire Bracket £9.71 Add
1.1 720276 Ball Bearing 6000C3 £17.82 Add
1.2 738535 Oil Seal ISCD10205 N/A POA
100 738069 Adjust Nut £10.79 Add
101 640600 HEX NUT (OBSOLETE) (OBSOLETE) N/A POA
102 738528 O-Ring N/A POA
103 738142 Air Filler Gasket £3.81 Add
104 723264 Air Filter Body 738125 (OBSOLETE) N/A POA
105 723266 ELEMENT (OBSOLETE) N/A POA
41a 738529 Fuel Tank Cap £10.43 Add
41b 738746 Strap Asy N/A POA
