FG482_0020

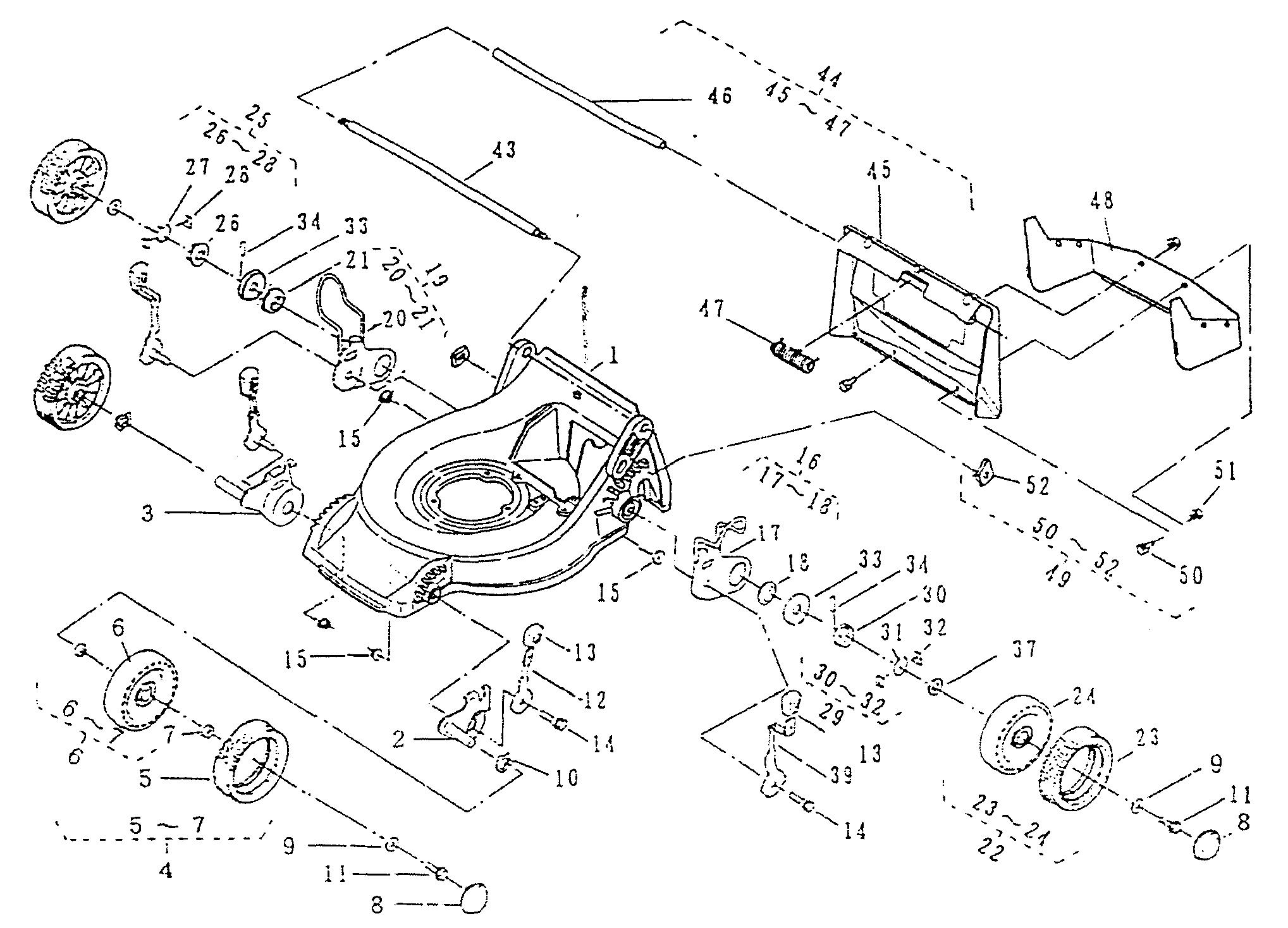

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG482_0020

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 51043-145-42 HOUSING £420.61 Add
002 11142-112 ADJUSTER N/A POA
003 11142-124 ADJUSTER £19.16 Add
004 71041-103 WHEEL ASSY £37.93 Add
005 91086-106 TIRE 91086-102 £24.31 Add
006 36107-102 FRONT WHEEL WITHOUT TYRE £22.53 Add
007 932L0696 BEARING 932L-0696 £4.71 Add
008 36070-110 CAP £3.64 Add
009 68036-101 WASHER £2.38 Add
010 664V-0626 WAVE SPRING WASHER £2.30 Add
011 31057-181 HEXAGON BOLT £2.43 Add
012 11150-101-09 ADJUST.LEVER £11.24 Add
013 36061-121 KNOB £5.35 Add
014 31057-132 HEXAGON BOLT £5.70 Add
015 569L-0800 FLANGE NYLON NUT £3.14 Add
016 71122-101 ADJUSTER ASS'Y £23.42 Add
017 11142-104 ADJUSTER £18.54 Add
018 945L-0349 BEARING £12.16 Add
019 71122-102 ADJUSTER ASS'Y £23.42 Add
020 11142-105 ADJUSTER (RED) £18.54 Add
021 945L-0349 BEARING £12.16 Add
022 71041-112 WHEEL ASS'Y £47.06 Add
023 91086-106 TIRE 91086-102 £24.31 Add
024 36107-101 WHEEL £20.74 Add
025 71158-104 RATCHET ASS'Y £13.78 Add
026 11102-235 HOLDER £9.16 Add
027 68013-266 SPRING £3.62 Add
028 31034-170 PIN £3.17 Add
029 71158-103 RATCHET ASS'Y 71158-102 £13.78 Add
030 11102-235 HOLDER £9.16 Add
031 68013-266 SPRING £3.62 Add
032 31034-170 PIN £3.17 Add
033 61003-112 THRUST PLATE £5.70 Add
034 31034-137 PIN £3.16 Add
037 68036-146 WASHER £1.90 Add
039 11150-102-09 ADJUT.LEVER £12.06 Add
043 31042-148 SHAFT BOLT £11.17 Add
044 71028-116-46 GUARD ASS'Y £77.47 Add
045 36079-103-46 GUARD C.P. £81.50 Add
046 36097-111 NO LONGER AVAILABLE N/A POA
047 68013-198 SPRING £12.45 Add
048 36065-214-09 COVER £29.91 Add
049 71137-132 BOLT AND NUT SET £6.12 Add
050 376L-0508 (+)TRUSS SCREW M5x8 £1.89 Add
051 579L-0500 FLANGE NUT M5 £1.98 Add
052 36006-108 ABSORBER £2.72 Add
